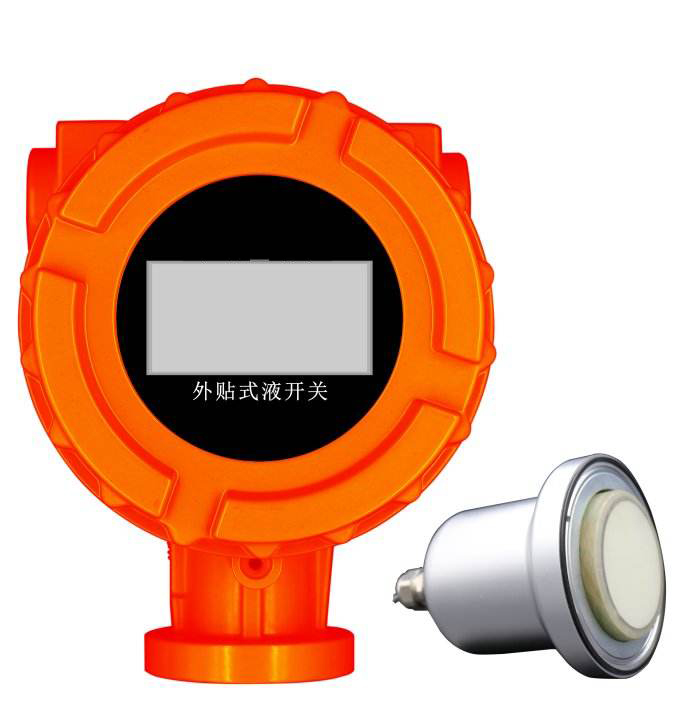

OW-WCSK外貼式超聲波液位開關（簡稱外貼式液位開關）是一種新型液位測量報警裝置。其特有的測量敏感元件（探頭）安裝于被測容器的外壁，解決了液位測量應用中長期以來存在的測量難題。

    相比于傳統的液位開關，其不與介質接觸的測量方式，不僅測量精度高，而且不用在容器壁上面開孔，不用動火，實現真正意義上的非接觸式測量控制。外貼式液位開關主要用于監測容器內液面的高度，實現高、低位報警功能。也可將其輸出信號接入DCS系統中，實現自動控制功能。

    外貼式超聲波液位開關的這些優點，使其應用范圍很廣。不僅適用于普通的液位測量場合，如：電力，冶金、汽車、食品、加工制造等。更適用于醫藥，石油，化工等存在高度危險品的行業。
2.外貼式超聲波液位開關工作原理
    外貼式超聲波液位開關的探頭貼于容器外壁，其發射的高頻脈沖信號可以穿透容器壁。這個脈沖信號可以在容器壁和介質中傳播，還會被容器內表面反射回來，通過對這種反射和在容器壁內傳播特性的檢測和計算（綜合波），就可以判斷出液位是否達到了外貼式液位開關所安裝的位置。判斷出安裝位置液位的有無后，輸出繼電器信號，遠傳至控制室，完成對液位的監測。
3.外貼式超聲波液位開關功能特點
測量敏感元件外貼
非接觸式測量：最理想的液位測量方式
適用面很廣：可用于有劇毒的、強腐蝕性等各種復雜工況；以及易燃易爆的危險場合
安裝可不停產、不清罐、不動火
先進的探頭制造技術
精度高、反應靈敏
工作可靠、壽命長
優化的核心算法
適應性廣（適用于各種罐型、罐徑、材質）
儀表調試簡單
抗干擾能力強
4.外貼式超聲波液位開關技術參數

精    度	±2mm	可測壁厚	≤70mm
供電電壓	24V DC±5%	環境濕度	15%～100%RH
輸出信號	干接點（繼電器）	環境溫度	-40℃～+60℃
觸點容量	30V  AC/DC 1A(四線) 250V AC/DC 5A(兩線)	使用溫度	-40℃～+100℃ （最高200℃）
電氣接口	M20×1.5mm（要求適配）	防護等級	IP65
外殼材質	鑄鋁	防爆標志	ExdIICT6 Gb
適用場合	除煤礦外的其他爆炸性氣體環境
備注	溫度低于-20℃時，建議增加保溫措施（保溫層或伴熱裝置）；


5.外貼式超聲波液位開關應用條件
5.1 介質要求
    純凈液體、乳狀液體、懸浮狀液體等
5.2 被測容器
    材質：銅、不銹鋼、玻璃、不發泡塑料等密實材料
可測壁厚：最大70mm
